Новые модули для системы ввода/вывода NX

Omron NX модули для системы ввода/вывода Omron NX модули для системы ввода/вывода

OEE EU NX 373x140373x140Даже в самых суперсовременных скоростных системах автоматизации нередко возникают задачи организации обмена данными между контроллером и устройствами с последовательными портами связи.

Выбор как стандартных, так и специализированных приборов различных производителей с последовательным интерфейсом на рынке промышленной автоматизации чрезвычайно широк.

В контроллерах Omron серии NJ такое подключение можно реализовать централизовано, используя модули последовательной связи SCU серии CJ.

С появлением новых модулей CIF для системы ввода/вывода NX с портами RS-232C/RS-422A/RS-485 на базе контроллеров Sysmac NJ возможно создание распределенных систем с локальным подключением оборудования, оснащенного последовательными портами.

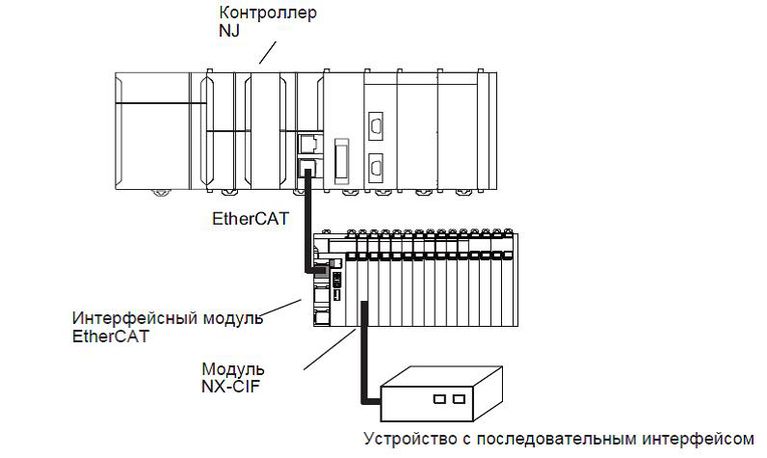

При этом контроллер NJ подключается к удаленным станциям NX с модулями CIF через стандартную для платформы автоматизации Sysmac высокоскоростную сеть EtherCAT.

Omron NX модули ввода-вывода

Omron предлагает несколько типов новых модулей последовательной связи NX:

  • NX-CIF101: 1 порт RS-232C с быстрозажимным клеммным блоком;
  • NX-CIF105: 1 порт RS-422A/485 с быстрозажимным клеммным блоком;
  • NX-CIF210: 2 порта RS-232C с разъемами D-Sub (9-конт.).

Все модули имеют улучшенные характеристики:

  • скорость передачи данных - до 230400 бит/сек
  • максимальная длина связи составляет 1200 м для CIF105 и стандартные 15 м для CIF101 и CIF210.

Для обмена данными по последовательному интерфейсу для новых модулей NX CIF в систему команд контроллера NJ добавлены специальные инструкции, реализующие протокол Modbus-RTU и безпротокольный режим (в контроллерах с системной программой версии 1.11 и выше, также требуется обновить Sysmac Studio до v1.15 и выше).

Другой новинкой платформы Sysmac является тензометрический модуль NX-RS1201 для решения задач измерения веса, испытательных измерений и т.п. Новый модуль имеет 1 канал для подключения тензодатчиков по 4- или 6-проводной схеме, высокую скорость обработки сигнала – время преобразования составляет 125 мксек, разрешение 24 бита и точность (нелинейность) – 0,01%.

Тензомодули NX можно использовать не только в составе платформы Sysmac, но и с классическими ПЛК Omron серий CJ/CS, интегрируя их в состав системы через сеть Ethernet/IP.

Использование новых модулей серии NX позволит расширить диапазон задач автоматизации, решаемых системами управления Omron, повысить их гибкость и экономическую эффективность.

Все новинки доступны для заказа с мая текущего года.
