Концевые выключатели безопасности

Концевые выключатели безопасности для автоматизированных систем управления

Концевой выключатель безопасности представляет собой неотъемлемую часть любой автоматизированной системы управления. Основное назначение устройства – остановка оборудования в случае возникновения критической ситуации.

Для выключателей безопасности производства Omron характерны:

отпирающий механизм прямого действия;
большой выбор переключающих механизмов;
металлический корпус, обеспечивающий надежную защиту от механических воздействий;
высокое быстродействие;
простота монтажа;
длительный срок эксплуатации.

Большой выбор модификаций позволяет быстро подобрать наиболее подходящий выключатель, а также без лишних усилий установить его на оборудовании. Быстрое время срабатывания делает выключатели безопасности Omron незаменимыми и позволяет оптимизировать работу систем безопасности.
Omron производит широкий ряд концевых выключателей. Наиболее популярные серии концевых защитных выключателей – в пластиковом D4N и в металлическом корпусе – D4B-_N.

Выключатели безопасности серии D4N

Данная серия идеально подходит для решения любых стандартных задач определения положения объектов механическим способом, как в составе систем безопасности, так и в системах общего назначения.
Характеристики D4N:

Механизм прямого размыкания контактов;
Сертифицированная продукция безопасности;
Прочный пластиковый корпус с двойной изоляцией;
Широкий ассортимент переключающих механизмов;
Разъемы М12 или клеммный блок с кабельным вводом М20.
D4N-4120190x232

Выключатели безопасности серии D4B

Концевые выключатели серии D4B в прочном металлическом корпусе применяются как в целях обеспечения безопасности, так и в обычных производственных целях благодаря размыкающему механизму прямого действия и сертификации TUV. Кроме того, с увеличенным диапазоном рабочих температур и повышенным сроком службы механизма переключения D4B – это лучший выбор для любого применения в стандартных или жестких условиях, отличающийся высокой универсальностью с точки зрения установки и подключения.

D4B-4111N190x232 Характеристики D4B:

Широкий ассортимент моделей с разными вариантами комплектации;
Прочный металлический корпус и увеличенный срок службы механизма переключения (модели с мгновенным переключением);
Механизм прямого размыкания;
Высокая чувствительность;
Высокое быстродействие;
Надежная защищенность от механических повреждений;
Блок клемм для прямого подключения проводки;
Простота установки и подключения.
Также необходимо отметить, что компактность концевых выключателей D4B позволяет использовать их в оборудовании и машинах, обладающих небольшими размерами.

Механизм прямого размыкания

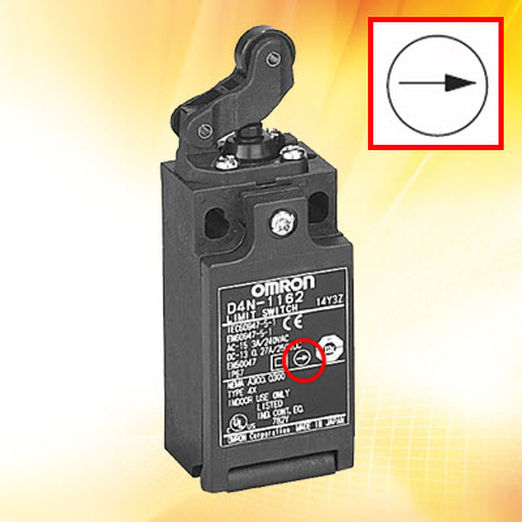

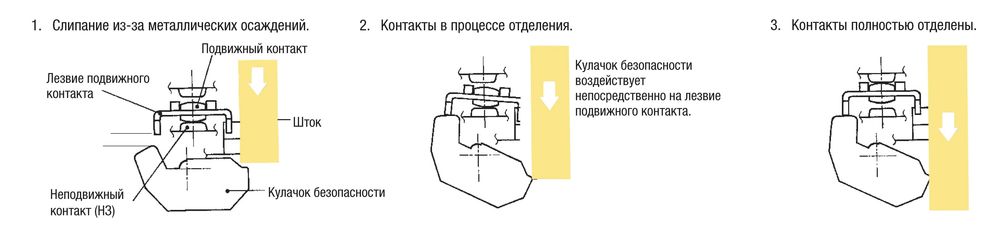

На корпусе изделия Вы можете увидеть нанесенный знак (см. фото справа), который обозначает сертифицированное прямое размыкание, что соответствует требованиям EN60947-5-1 в отношении  процесса прямого размыкания  (механизмом прямого размыкания снабжены только нормально замкнутые контакты).   Даже если нормально замкнутые контакты слипнутся из-за металлических осаждений, они могут быть отделены друг от друга поперечной и растягивающей силами, которые создаются, когда часть В кулачка или штока безопасности вовлекает в движение часть А лезвия подвижного контакта. Когда кулачок или шток безопасности движется в направлении стрелки, концевой выключатель размыкается.
D4Ncontactv2522xX

D4N contact1003xX

Ознакомиться более подробно с техническими характеристиками и детальным описанием конструкции концевых выключателей серии D4N и D4B Вы можете в приложенных ниже спецификациях.

icon Omron Миниатюрные концевые выключатели безопасности D4N

icon Safety Limit Switch D4B-[]N
